螺栓球节点网架

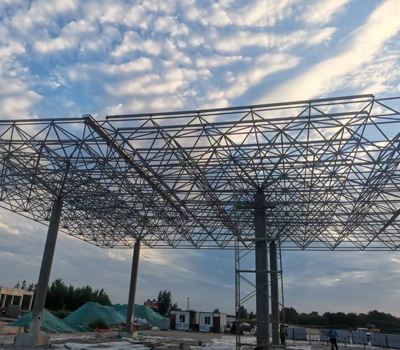

螺栓球节点网架是一种空间结构形式，它由杆件、螺栓球、支撑支座等组成。这种网架结构具有结构稳定、易于制作安装、维护方便等特点，被广泛应用于各种工业和民用建筑中。

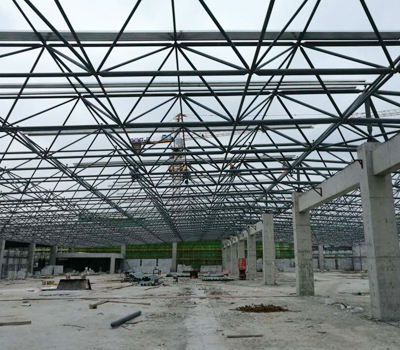

螺栓球节点网架的节点形式为螺栓球和焊接球，其中螺栓球节点是杆件和球通过高强螺栓连接来实现的。这种连接方式简单易行、加工难度小，连接质量稳定，更易于维护。
螺栓球节点的受力特点和构造要求根据杆件受力不同，传力路线和零件作用也不同。当杆件受拉时，其传力路线为：拉力→钢管→锥头或封板→螺栓→钢球；当杆件受压时，其传力路线为：压力→钢管→锥头或封板→套筒→钢球。
螺栓球节点的计算包括钢球直径、高强度螺栓设计、套筒尺寸等。钢球直径应根据相邻螺栓在球体内不相碰并满足套筒接触面的要求，高强度螺栓的性能等级应按螺纹规格分别选用，套筒的尺寸应符合扳手开口系列，端部要求平整。
螺栓球节点网架的设计图纸应包含设计说明、网架平面图、网架上下弦及腹杆布置图，支座及支托详图，杆件材料表，螺栓球材料表，螺栓、套筒、顶丝材料表，封板、锥头材料表，螺栓球加工详图等。

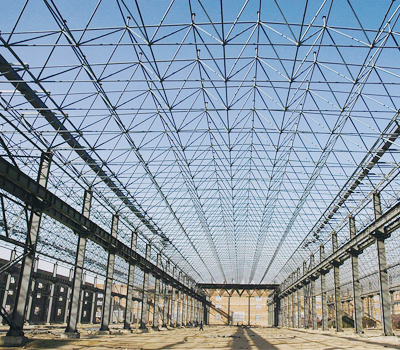

螺栓球节点网架适用于大曲率空间结构系统，如桶壳结构、球壳结构、各类建筑造型等，特别适用于大跨度、大面积及有特殊受力或伸缩要求的网架结构。
